Controle de contaminação-de alta eficiência para hidráulica industrial – cartuchos de filtro Ayater série 9020

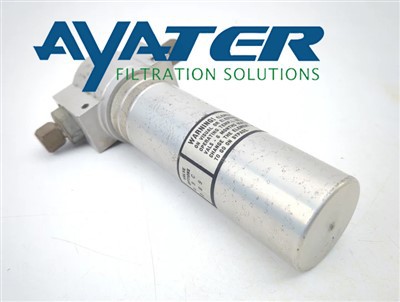

O cartucho do filtro HH9020C12RPRBM e o comprimento do alojamento são "R", a pressão de desvio é de 3.4+0.3 bar

Em sistemas de processamento de fluidos industriais, o ajuste preciso entre os cartuchos de filtro e as carcaças impacta diretamente a eficiência da filtragem e a vida útil do equipamento. O cartucho HH9020C12RPRBM apresenta um design de comprimento “R”, oferecendo compatibilidade perfeita com invólucros padrão para evitar falha na vedação ou vazamento de desvio causado por desvios dimensionais. Notavelmente, a configuração de pressão de bypass de 3,4±0,3 bar reflete o projeto de redundância de segurança deste modelo para condições de alta-pressão. A válvula de derivação começa a responder a 3,1 bar e abre totalmente a 3,7 bar. Este mecanismo progressivo de alívio de pressão protege a integridade do meio filtrante enquanto garante a operação contínua do sistema durante flutuações repentinas de fluxo.

Em aplicações práticas, o meio composto de fibra de vidro exibe características de filtração gradiente: a camada de pré-filtro de superfície de 20 μm intercepta contaminantes particulados grandes, enquanto a camada interna de filtro de precisão de 1 μm captura efetivamente partículas submicrométricas. Os dados de teste indicam que, de acordo com os padrões ISO 4406, sua taxa de filtração com valor maior ou igual a 200 permite uma limpeza sustentada do óleo do sistema em níveis 14/12. Para prolongar a vida útil, recomenda-se a instalação de um sensor de pressão diferencial no topo da carcaça. Isso aciona um alerta quando o diferencial de pressão de entrada{10}}de saída atinge 2,8 bar-um valor logo abaixo do limite de pressão de bypass-criando um mecanismo de-proteção duplo.

Em um caso de retrofit de estação hidráulica petroquímica, o emparelhamento deste elemento filtrante com a carcaça HH9020C12RPRBM da mesma série aumentou a taxa de retenção de partículas de desgaste da bomba principal para 99,6%. Simultaneamente, a operação precisa da válvula de bypass controlava as flutuações de pressão do sistema dentro de ±0,15 bar. Este desempenho o torna particularmente adequado para aplicações com variações periódicas de carga, como máquinas de moldagem por injeção e sistemas de controle de inclinação de turbinas eólicas. O design do esqueleto de suporte em liga de titânio aumenta ainda mais a resistência do elemento filtrante aos efeitos do golpe de aríete. Durante a manutenção, observe que quando a compressão radial dos O-rings em ambas as extremidades do elemento filtrante cair abaixo de 15%, as vedações deverão ser substituídas imediatamente para garantir o desempenho de vedação da estrutura "R".

 Suporte para tanque-que economiza espaço: O design-tanque/tanque-superior reduz a área ocupada pelo sistema em 40%-perfeito para máquinas móveis (escavadeiras, empilhadeiras) e HPUs compactas, um design inspirado no trabalho de Ayater com fabricantes de equipamentos de construção.

 Fluxo interno-para{1}}externo: retém contaminantes dentro do filtro durante a substituição, eliminando a contaminação secundária-validada por meio de 1000+ ciclos de manutenção no laboratório de testes da Ayater.

 Pré-filtração magnética opcional-: captura partículas ferrosas para prolongar a vida útil do elemento em 35%-ideal para aplicações de metalurgia e mineração com alta contaminação por ferro.

 Ferramenta-Manutenção gratuita: a remoção do-cartucho de trava rápida e o monitoramento do manômetro simplificam os-reparos no local, reduzindo o tempo de manutenção em 50% em comparação com filtros aparafusados.

 Compatibilidade com vários-aplicativos: Funciona como linha-de retorno, sucção ou filtro auxiliar-com flexibilidade suficiente para colheitadeiras agrícolas, enfardadeiras de resíduos e pequenas prensas hidráulicas.
